Uma infiltração num imóvel nem sempre tem origem numa tubagem de abastecimento de água. As tubagens de esgoto e as redes de drenagem também podem apresentar fissuras, ruturas, juntas degradadas ou ligações deficientes capazes de permitir a saída de água para elementos construtivos.
O teste de estanquidade em tubagens de esgoto é um dos ensaios que podem ser utilizados para avaliar se determinado troço ou sistema mantém as condições de estanquidade esperadas.
Ao contrário de uma simples observação visual, o objetivo é avaliar o comportamento do sistema analisado e procurar evidências de uma eventual perda. No entanto, não existe um único procedimento aplicável de forma idêntica a todas as redes.
O método de ensaio, as condições de realização e a interpretação dos resultados dependem das características da instalação, do troço que se pretende avaliar e do objetivo concreto do diagnóstico.
Esta distinção é especialmente importante quando existem infiltrações cuja origem permanece desconhecida. Antes de abrir paredes ou pavimentos, é necessário perceber que sistema deve ser investigado e qual o método adequado para o fazer.
O que é um teste de estanquidade em tubagens de esgoto?
A estanquidade representa, de forma simples, a capacidade de um sistema permanecer fechado sem permitir perdas através de pontos onde estas não deveriam ocorrer.
Numa rede de esgoto ou drenagem, existem vários elementos cuja integridade influencia esse comportamento: tubagens, juntas, acessórios, ligações, ramais e outros componentes do sistema.
Um ensaio de estanquidade procura avaliar essa integridade num sistema ou troço que possa ser isolado e submetido às condições adequadas ao procedimento escolhido.
O princípio não deve, contudo, ser confundido com a localização automática de uma fuga.
Um resultado que indique falta de estanquidade pode demonstrar que existe uma anomalia no sistema analisado sem revelar, por si só, o ponto exato onde esta se encontra.
Por esse motivo, o teste pode representar apenas uma etapa dentro de uma investigação técnica mais abrangente.
Para que serve o teste de estanquidade?
O teste de estanquidade pode ser relevante quando existe necessidade de determinar se uma tubagem ou determinado troço de uma rede de drenagem apresenta uma perda.
Imagine, por exemplo, que surge humidade no teto de uma divisão localizada por baixo de uma casa de banho. Existem várias origens possíveis: abastecimento de água, drenagem, impermeabilização, juntas ou outros elementos.
Se a suspeita recair sobre uma tubagem de esgoto, avaliar a estanquidade do sistema pode ajudar a confirmar ou excluir determinadas hipóteses.
O ensaio também pode ser considerado quando existem:
- infiltrações que surgem associadas à utilização de determinados equipamentos sanitários;
- suspeitas de anomalias em tubagens ocultas;
- intervenções anteriores numa rede de drenagem;
- ligações cuja integridade necessita de ser avaliada;
- sintomas que não permitem identificar visualmente a origem da água;
- necessidade de complementar os resultados obtidos através de outros métodos.
Isto não significa que qualquer mancha de humidade justifique automaticamente um teste de estanquidade.
Primeiro é necessário compreender as características do problema e formular hipóteses tecnicamente plausíveis.
Para uma visão mais abrangente sobre causas, manifestações e métodos de investigação, o nosso guia completo sobre infiltrações explica como diferentes origens podem produzir sinais semelhantes num edifício.

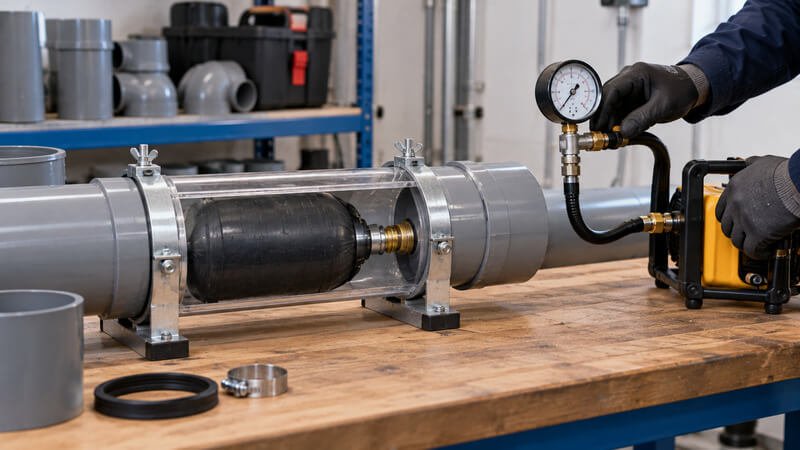

Como funciona um teste de estanquidade numa tubagem de esgoto?
Não existe um procedimento universal que deva ser aplicado da mesma forma a todas as tubagens de esgoto.
O princípio geral consiste em criar condições controladas que permitam avaliar se o troço analisado permanece estanque.
Para isso, pode ser necessário delimitar ou isolar uma parte da instalação e utilizar um método de ensaio adequado às características dessa rede. O meio utilizado, as condições do ensaio, a duração da observação e os critérios de avaliação dependem do sistema e do objetivo técnico.
Esta é uma diferença importante relativamente à ideia de simplesmente “encher o cano” e observar o que acontece.
Um diagnóstico tecnicamente válido deve considerar fatores como:
- configuração da rede;
- acessibilidade;
- material e estado da tubagem;
- diâmetro;
- existência de ramais;
- pontos que podem ser isolados;
- finalidade do sistema;
- tipo de anomalia suspeita;
- condições existentes no local.
Durante a avaliação, procura-se perceber se o sistema mantém as condições previstas para o ensaio ou se existe um comportamento compatível com perda de estanquidade.
Mesmo quando é identificada uma anomalia, poderá ser necessária uma segunda etapa para determinar onde está localizada e qual é a sua natureza.
É precisamente aqui que outras tecnologias podem complementar o teste.
Que problemas podem comprometer a estanquidade de uma tubagem?
Uma rede de esgoto é composta por mais do que simples troços contínuos de tubo. Existem uniões, mudanças de direção, derivações, acessórios e pontos de ligação a equipamentos.
Uma anomalia em qualquer um destes elementos pode comprometer o comportamento do sistema.
Fissuras e ruturas
Uma tubagem fissurada ou partida pode permitir a saída de água durante a utilização da rede.
A dimensão e localização da anomalia influenciam a forma como o problema se manifesta. Uma pequena fissura pode produzir sintomas diferentes de uma rutura mais significativa.
Juntas degradadas
As juntas são pontos importantes para a estanquidade de uma rede.
Envelhecimento, degradação dos materiais, movimentações ou problemas de execução podem comprometer determinadas ligações e permitir perdas.
Ligações deficientes
Uma ligação mal executada pode tornar-se num ponto vulnerável do sistema.
O problema pode existir desde a instalação ou surgir posteriormente devido a alterações na própria rede ou nos elementos que a rodeiam.
Deslocamentos e deformações
Movimentações da tubagem ou das estruturas envolventes podem alterar alinhamentos e comprometer juntas ou ligações.
Uma inspeção visual interna pode ser particularmente útil quando existe suspeita deste tipo de anomalia.
Degradação da tubagem
Os materiais não permanecem necessariamente nas mesmas condições durante toda a vida útil da instalação.
O estado real depende do material, idade, utilização, condições ambientais, instalação e intervenções realizadas ao longo do tempo.
Intervenções anteriores
Obras e reparações também merecem atenção durante o diagnóstico.
Alterações realizadas numa instalação podem introduzir novas ligações, modificar troços existentes ou afetar componentes próximos.
Por isso, conhecer o histórico do imóvel pode ajudar a orientar a investigação.
Uma fuga numa tubagem de esgoto pode provocar infiltrações?
Sim. Uma perda numa tubagem de esgoto ou drenagem pode permitir que a água alcance pavimentos, paredes, tetos ou outros elementos construtivos.
A manifestação visível, contudo, não precisa de aparecer diretamente junto da anomalia.
A água pode deslocar-se através de diferentes materiais, juntas, vazios e percursos existentes na construção antes de se tornar visível.
Por exemplo, uma perda sob o pavimento de uma casa de banho pode manifestar-se através de uma mancha no teto do piso inferior. Isso não significa necessariamente que a origem esteja verticalmente acima da mancha.
Além disso, as tubagens de drenagem não apresentam necessariamente perdas de forma contínua.
Se determinada anomalia apenas permite a saída de água quando existe descarga através daquele troço, a infiltração pode apresentar um comportamento intermitente.
Essa relação temporal constitui uma pista, mas não deve ser utilizada isoladamente para determinar a origem.
Uma mancha que aumenta depois da utilização de um duche, sanita ou outro equipamento pode justificar a investigação da respetiva rede, mas continuam a existir outras hipóteses que precisam de ser consideradas.
Quando deve ser realizado um teste de estanquidade?
A decisão deve resultar do diagnóstico inicial e não apenas da presença de humidade.
Um teste pode fazer sentido quando os sintomas e as características da instalação justificam investigar a integridade de uma rede de esgoto ou drenagem.
Entre os cenários que podem levar a esta avaliação encontram-se infiltrações recorrentes sem origem evidente, suspeitas sobre tubagens ocultas, problemas que aparecem associados à utilização de determinados pontos de drenagem ou situações em que outras verificações não permitiram esclarecer a causa.
Também pode ser relevante quando existem dúvidas sobre um troço que sofreu uma intervenção.
Um detalhe particularmente útil é observar quando o problema se manifesta.
Se a humidade permanecer relativamente estável independentemente da utilização da drenagem, podem existir outras hipóteses. Se surgirem alterações consistentes associadas a determinadas descargas, essa informação pode ajudar o técnico a orientar a investigação.
Ainda assim, correlação temporal não é confirmação.
Quando existem várias origens possíveis, um diagnóstico de infiltrações permite selecionar os métodos de avaliação de acordo com os sinais observados e as características do imóvel. A própria página de serviço da TecFuga apresenta diferentes tecnologias utilizadas neste tipo de investigação, reforçando a necessidade de selecionar o método conforme o problema.
Teste de estanquidade e teste de pressão são a mesma coisa?
Não devem ser tratados automaticamente como sinónimos.
Esta distinção é particularmente importante porque diferentes redes têm características e condições de funcionamento distintas.
Num teste de pressão aplicado a uma instalação hidráulica, um circuito é isolado e o seu comportamento sob pressão controlada é monitorizado. A finalidade é verificar se existe uma perda no circuito analisado.
A TecFuga explica este procedimento separadamente no conteúdo dedicado ao teste de pressão, incluindo a necessidade de interpretar eventuais variações e, quando necessário, utilizar tecnologias adicionais para localizar a fuga.
Já neste artigo estamos a tratar especificamente da avaliação da estanquidade de tubagens de esgoto e redes de drenagem.
Estas redes não devem ser assumidas como equivalentes a uma instalação pressurizada de abastecimento de água.
O procedimento apropriado depende da rede, das características da instalação e daquilo que se pretende verificar.
Existe, naturalmente, uma relação conceptual: em ambos os casos pretende-se obter informação sobre a integridade de um sistema. Mas isso não significa que o procedimento, condições de ensaio ou interpretação sejam necessariamente os mesmos.
É precisamente por esta razão que não é aconselhável escolher um teste apenas pelo seu nome. Primeiro identifica-se o sistema e a hipótese que se pretende investigar; depois determina-se a metodologia apropriada.

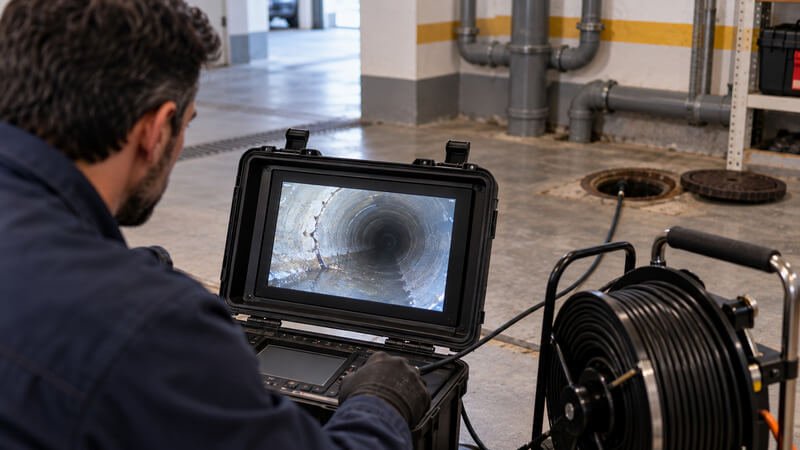

Teste de estanquidade ou inspeção vídeo CCTV?
Também aqui não é necessário escolher um método como se ambos desempenhassem exatamente a mesma função.
A inspeção vídeo CCTV permite introduzir uma câmara apropriada na tubagem para observar o seu interior.
Dependendo das condições da rede e da qualidade de acesso e visualização, essa inspeção pode revelar determinadas anomalias, como danos, deslocamentos, deformações, obstruções ou irregularidades.
Um teste de estanquidade responde a uma pergunta diferente: o sistema ou troço analisado apresenta um comportamento compatível com falta de estanquidade nas condições do ensaio?
Esta diferença tem consequências práticas.
Imagine que a câmara revela uma irregularidade numa determinada zona da tubagem. A existência dessa imagem não significa necessariamente que tenha sido demonstrado que é precisamente por ali que a água está a escapar.
O inverso também é possível: um ensaio pode indicar falta de estanquidade sem fornecer uma imagem visual do ponto responsável.
Assim, os dois métodos podem ser complementares.
A CCTV pode fornecer informação sobre o estado interno da rede e ajudar a identificar zonas que merecem atenção. O teste de estanquidade pode fornecer outro tipo de evidência sobre o comportamento do sistema.
A seleção e combinação dependem do caso concreto.
Porque diferentes tecnologias podem ser necessárias no mesmo diagnóstico?
Uma das razões pelas quais a investigação de infiltrações pode tornar-se complexa é que tecnologias diferentes respondem a perguntas diferentes.
Não existe um equipamento que, em qualquer edifício e perante qualquer manifestação de humidade, forneça automaticamente todas as respostas.
Um técnico pode precisar de determinar:
- qual sistema está relacionado com a água observada;
- se existe efetivamente uma perda;
- qual o troço envolvido;
- onde está localizada a anomalia;
- qual o percurso realizado pela água;
- se existem várias origens em simultâneo.
A inspeção CCTV, por exemplo, fornece informação visual sobre o interior de uma conduta.
Um teste de estanquidade pode avaliar o comportamento do sistema analisado.
Noutros contextos, pode ser útil recorrer ao traçador químico na deteção de infiltrações para ajudar a relacionar determinados percursos de água com a manifestação observada. A TecFuga descreve esta técnica como particularmente aplicável a situações relacionadas com infiltrações, impermeabilização e zonas de drenagem.

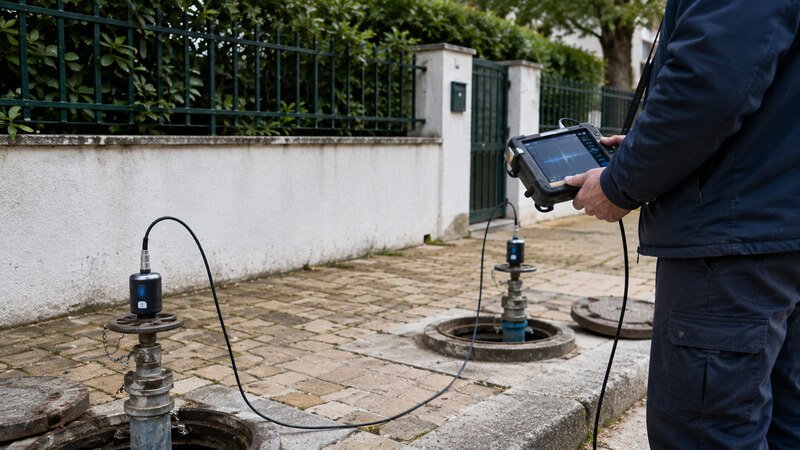

Noutras investigações, sobretudo quando estão envolvidas tubagens de água e é necessário localizar uma perda através de uma técnica diferente, pode ser considerado o gás traçador na deteção de fugas de água. Este método tem princípios e aplicações próprios e não deve ser confundido com um teste de estanquidade numa rede de esgoto.
O importante é não criar uma sequência rígida do tipo “primeiro método A, depois B e finalmente C”.
Em determinados casos, uma inspeção visual e uma avaliação simples podem ser suficientes para orientar a intervenção. Noutros, é necessário combinar diferentes fontes de evidência antes de chegar a uma conclusão tecnicamente sustentada.
O diagnóstico deve determinar a tecnologia, e não o contrário.
O teste de estanquidade localiza exatamente onde está a fuga?
Não necessariamente.
Esta é uma distinção fundamental entre confirmar uma perda e localizar a anomalia responsável por essa perda.
Dependendo do procedimento e da configuração da instalação, o ensaio pode fornecer evidências de que determinado troço não mantém a estanquidade esperada.
Isso já é informação relevante porque permite restringir a investigação.
Mas se o troço estiver oculto sob um pavimento, no interior de uma parede ou noutra zona inacessível, poderá continuar a ser necessário localizar a anomalia antes de realizar uma abertura.
É nesse momento que as características da rede determinam quais os métodos complementares que fazem sentido.
Esta abordagem reduz o risco de partir uma grande área apenas porque existe humidade numa superfície próxima.
Uma inspeção CCTV sem anomalias exclui uma fuga?
Não necessariamente.
A ausência de uma anomalia evidente numa inspeção vídeo deve ser interpretada no contexto das condições em que a inspeção foi realizada.
A capacidade de observação depende, entre outros fatores, do acesso, estado da tubagem, percurso, condições de visualização e natureza da própria anomalia.
Além disso, a CCTV e um ensaio de estanquidade procuram evidências diferentes.
Uma inspeção visual que não identifique uma rutura evidente não deve, isoladamente, ser transformada na conclusão de que toda a rede está necessariamente estanque.
Da mesma forma, um teste que indique uma possível perda não explica automaticamente a sua causa.
É a combinação entre os sintomas, características da instalação e resultados dos diferentes ensaios que permite construir um diagnóstico mais sólido.
O que fazer quando existe suspeita de uma infiltração proveniente do esgoto?
O primeiro objetivo deve ser perceber se existe uma relação plausível entre a manifestação de humidade e a rede de drenagem.
Antes de abrir paredes ou pavimentos, é útil reunir informação sobre o comportamento do problema.
Quando apareceu?
A humidade aumenta depois de utilizar determinada casa de banho?
Surge depois de utilizar um duche ou outro equipamento?
Existiram obras recentes?
O problema ocorre permanentemente ou apenas em determinados momentos?
Há odores, problemas de escoamento ou outros sintomas associados?
Estas informações não substituem os ensaios técnicos, mas podem ajudar a formular hipóteses e selecionar os métodos adequados.
Depois, a instalação deve ser avaliada para determinar quais os sistemas que justificam investigação.
Se a suspeita recair sobre a rede de esgoto, podem ser considerados ensaios de estanquidade, inspeção CCTV ou outros procedimentos adequados às condições encontradas.
O objetivo é passar de uma afirmação vaga — “há água no teto” — para uma conclusão progressivamente mais específica sobre a origem, o sistema envolvido e a zona que necessita de intervenção.
Esta abordagem é particularmente importante antes de obras.
Abrir exatamente no ponto onde a mancha é visível pode revelar apenas o local onde a água se acumulou ou atravessou o revestimento, e não necessariamente o ponto onde começou a perda.
Porque é importante identificar a origem antes de realizar obras?
As infiltrações criam frequentemente uma tentação compreensível: reparar imediatamente aquilo que está visualmente danificado.
No entanto, pintar uma parede, substituir um revestimento ou reparar o teto não elimina uma perda que continue ativa no interior da construção.
Também não é aconselhável substituir aleatoriamente componentes de uma rede de drenagem sem evidência de que estão relacionados com o problema.
Um diagnóstico procura reduzir essa incerteza.
Quando a origem é identificada antes da intervenção, torna-se possível direcionar a reparação para a zona e sistema efetivamente envolvidos.
Isto não significa que todas as investigações consigam produzir imediatamente uma localização exata. Há situações complexas em que é necessário avançar por etapas, testar hipóteses e combinar diferentes métodos.
O importante é que cada intervenção seja sustentada pela informação obtida durante o diagnóstico, em vez de resultar apenas de tentativa e erro.
Para situações em que seja necessária uma avaliação nesta região, a TecFuga disponibiliza também serviços de deteção de infiltrações no Porto, permitindo enquadrar a escolha dos métodos de diagnóstico nas características concretas da instalação.
Conclusão
O teste de estanquidade em tubagens de esgoto é uma ferramenta de diagnóstico que pode ajudar a avaliar a integridade de uma rede ou de um troço quando existe suspeita de perda.
A sua utilidade é particularmente relevante quando uma infiltração pode estar relacionada com tubagens de esgoto ou drenagem e a origem não é imediatamente visível.
No entanto, o ensaio não deve ser confundido com um teste de pressão aplicado a uma rede hidráulica pressurizada, nem substitui automaticamente uma inspeção CCTV ou outras tecnologias.
Cada método fornece um tipo de informação.
Em alguns casos, o teste de estanquidade pode ser suficiente para esclarecer uma hipótese. Noutros, o resultado precisa de ser relacionado com inspeção vídeo, observação da humidade, traçadores ou outras técnicas de diagnóstico.
O objetivo não é utilizar o maior número possível de equipamentos, mas selecionar os métodos que permitem responder às dúvidas concretas do caso.
Quando existe uma infiltração de origem desconhecida, identificar primeiro o sistema envolvido e localizar tecnicamente a causa permite planear uma intervenção mais direcionada e evitar reparações realizadas apenas por tentativa.
