Saber onde passam as tubagens enterradas nem sempre é simples. Em edifícios antigos, terrenos sem cadastro atualizado ou instalações que sofreram alterações ao longo dos anos, o percurso das redes hidráulicas pode ser desconhecido.
Esta falta de informação dificulta trabalhos de reparação, remodelação e escavação, sobretudo quando existem várias infraestruturas no mesmo espaço.

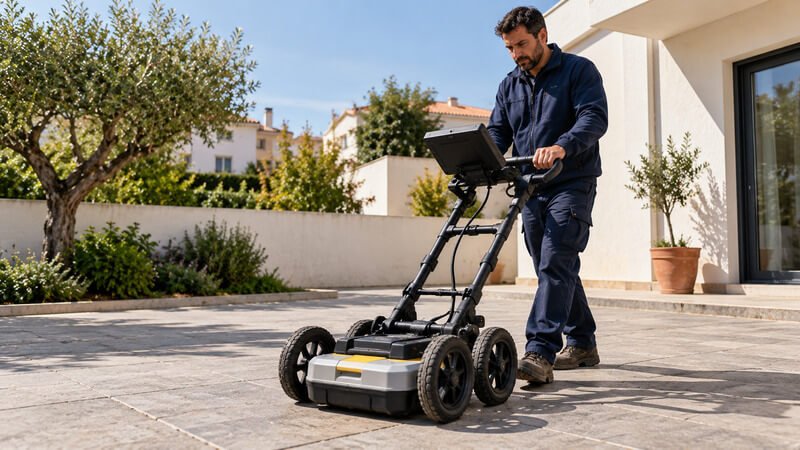

O georradar (GPR) é uma tecnologia de investigação não destrutiva que pode ajudar a identificar estruturas e objetos existentes abaixo da superfície, incluindo determinadas tubagens enterradas.
Através da emissão e receção de sinais eletromagnéticos, o equipamento permite analisar alterações nas propriedades dos materiais e obter informações sobre o subsolo sem necessidade de iniciar imediatamente uma escavação.
Contudo, o georradar tem limitações. Nem todas as tubagens são identificáveis e a localização de uma infraestrutura não significa que seja possível detetar diretamente uma fuga de água.
Compreender o funcionamento desta tecnologia é essencial para perceber quando pode ser útil e como se integra num processo de diagnóstico técnico.
O Que É um Georradar (GPR)?
O georradar, também conhecido como radar de penetração no solo, é um equipamento utilizado para investigar estruturas e materiais que se encontram abaixo de uma superfície.
A sigla GPR corresponde à expressão inglesa Ground Penetrating Radar.
Trata-se de um método geofísico que utiliza impulsos eletromagnéticos para analisar diferenças nas propriedades dos materiais atravessados pelo sinal.
Quando esses impulsos encontram interfaces entre materiais com características eletromagnéticas diferentes, parte da energia pode ser refletida e regressar ao equipamento.
O registo dessas reflexões permite identificar padrões que podem estar associados a objetos enterrados, alterações nas camadas do terreno ou elementos construtivos.
O georradar consegue ver o que está debaixo do solo?
Não no sentido de produzir uma fotografia convencional.
O equipamento não mostra diretamente uma imagem semelhante à obtida por uma câmara.
Em vez disso, regista sinais que precisam de ser processados e interpretados.
Uma tubagem, por exemplo, pode produzir uma resposta característica no registo, mas essa resposta depende do material, das dimensões, da profundidade e das condições do meio envolvente.
Por esse motivo, a interpretação deve ser realizada por profissionais com conhecimentos sobre o funcionamento do equipamento e as características da instalação investigada.
Como Funciona o Radar de Penetração no Solo?
O funcionamento do georradar baseia-se na propagação de ondas eletromagnéticas através dos materiais.
De forma simplificada, o processo envolve quatro etapas.
1. Emissão de impulsos eletromagnéticos
Uma antena emite impulsos de curta duração em direção ao terreno ou ao elemento construtivo que está a ser investigado.
A propagação desses sinais depende das propriedades eletromagnéticas dos materiais.
2. Reflexão nas interfaces entre materiais
Quando o sinal encontra uma alteração significativa nas propriedades do meio, parte da energia pode ser refletida.
Estas alterações podem estar associadas a diferentes camadas de solo, vazios, objetos enterrados ou outras estruturas.
Uma tubagem pode originar uma reflexão, mas a presença de um sinal não permite concluir automaticamente que se trata de um tubo.
3. Receção e registo dos sinais
A antena recetora capta a energia refletida.
O equipamento regista, entre outros parâmetros, o tempo decorrido entre a emissão do impulso e a receção das reflexões.
A estimativa da profundidade depende da velocidade de propagação do sinal no material, que precisa de ser adequadamente estimada ou calibrada.
4. Processamento e interpretação dos resultados
Os dados recolhidos são apresentados em registos que permitem analisar a distribuição das reflexões.
Um desses registos é o radargrama.
O que é um radargrama?
Um radargrama é uma representação dos sinais recolhidos ao longo de um percurso de investigação.
Pode apresentar padrões associados a objetos enterrados, incluindo formas aproximadamente hiperbólicas produzidas por determinados alvos localizados.
Contudo, esses padrões não são exclusivos de tubagens. Pedras, elementos metálicos, vazios e outras interfaces também podem gerar reflexões.
A interpretação deve considerar o contexto da instalação e, sempre que possível, informações complementares.
Frequência, profundidade e resolução
A frequência da antena influencia o equilíbrio entre a capacidade de distinguir objetos próximos e a profundidade de investigação.
De forma geral, antenas de frequência mais elevada podem proporcionar maior resolução, mas tendem a apresentar menor alcance em profundidade.
Frequências mais baixas podem permitir investigar zonas mais profundas em condições favoráveis, embora com menor capacidade de distinguir detalhes pequenos.
Não existe, por isso, uma profundidade máxima universal aplicável a todos os equipamentos e terrenos.
Para Que Serve o Georradar na Canalização?
Uma das aplicações do georradar na canalização é o apoio à localização de tubagens enterradas cujo percurso não está suficientemente documentado.
Em determinadas condições, o equipamento pode ajudar a identificar alinhamentos ou anomalias compatíveis com a presença de infraestruturas subterrâneas.
Investigação do traçado de tubagens enterradas
Quando não existem plantas atualizadas, pode ser necessário investigar o percurso de redes de abastecimento ou drenagem.
O georradar pode contribuir para essa investigação, sobretudo quando as características da tubagem e do terreno permitem obter reflexões interpretáveis.
A informação recolhida pode ajudar a definir zonas de interesse para verificações adicionais.
Apoio a trabalhos de reparação e remodelação
Antes de abrir uma vala ou intervir num pavimento, é importante conhecer as infraestruturas que podem existir na zona.
A localização prévia de possíveis tubagens ajuda a planear os trabalhos e a reduzir determinadas incertezas.
Este conhecimento também pode ser relevante no contexto dos serviços de canalização, particularmente em intervenções que exigem compreender o percurso de redes existentes antes de instalar, modificar ou reparar componentes.
Identificação de possíveis interferências subterrâneas
Além das tubagens, o georradar pode ajudar a identificar outros elementos enterrados que apresentem contraste eletromagnético suficiente.
Entre eles podem encontrar-se determinadas condutas, cabos, estruturas de betão e alterações nas camadas do terreno.
No entanto, o equipamento não permite necessariamente distinguir a função de cada objeto identificado.
Utilização em pavimentos e elementos construtivos
Embora seja frequentemente associado à investigação do solo, o GPR também pode ser utilizado em determinados pavimentos, lajes e outros elementos construtivos.
A viabilidade depende das características dos materiais, da acessibilidade e da finalidade da investigação.
A presença de armaduras metálicas, por exemplo, pode dificultar a observação de elementos situados a maior profundidade.
O Georradar Consegue Detetar Fugas de Água?
Esta é uma das dúvidas mais importantes sobre a tecnologia.
Localizar uma tubagem enterrada não é o mesmo que identificar o ponto onde existe uma fuga de água.
O georradar foi desenvolvido para investigar alterações nas propriedades eletromagnéticas dos materiais.
Em determinadas condições, a presença de água no terreno pode modificar essas propriedades e produzir alterações nos sinais registados.
Contudo, essas alterações não são exclusivas de fugas.
A humidade natural do solo, a composição dos materiais, a presença de água subterrânea e outras condições podem produzir respostas semelhantes.
Por isso, uma anomalia identificada através do GPR não deve ser automaticamente interpretada como uma rotura numa tubagem.
O que pode indicar uma alteração no terreno?
Uma zona com características eletromagnéticas diferentes das áreas envolventes pode justificar investigação adicional.
No entanto, o equipamento não determina, por si só, se essa diferença resulta de uma fuga, de uma alteração geológica ou de outra condição.
Também não mede diretamente o caudal perdido nem garante a localização exata de uma rotura.
Porque é importante combinar diferentes métodos?
Quando existe suspeita de fuga numa rede enterrada, a localização do traçado pode ser apenas uma das etapas do diagnóstico.
Dependendo do tipo de instalação, podem ser considerados métodos que investigam diretamente sinais associados à perda de água.

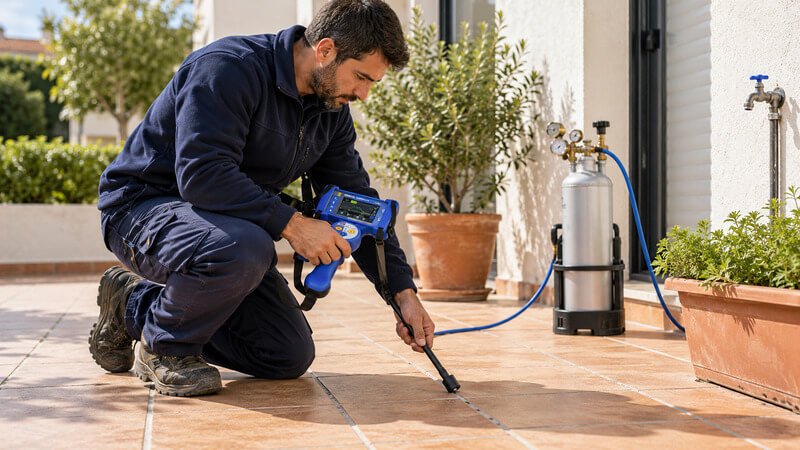

Um exemplo é a deteção de fugas com gás traçador, que utiliza um gás adequado ao ensaio para investigar possíveis pontos de escape em instalações preparadas para esse procedimento.
A escolha da técnica depende das condições da rede, da sua acessibilidade e dos sintomas observados.
O georradar pode complementar essa investigação, mas não substitui automaticamente os métodos específicos de deteção de fugas.
Georradar vs. Outros Equipamentos de Diagnóstico
Existem várias tecnologias utilizadas na investigação de redes hidráulicas e de drenagem.
Embora possam integrar o mesmo processo de diagnóstico, têm finalidades diferentes.
Georradar (GPR)
O georradar investiga o subsolo ou determinados elementos construtivos através de sinais eletromagnéticos.
A sua principal contribuição é ajudar a identificar alterações e possíveis infraestruturas ocultas, incluindo tubagens enterradas.
Gás traçador
O gás traçador é utilizado em ensaios específicos para investigar possíveis pontos de escape numa instalação.
A aplicação exige condições técnicas adequadas e não é apropriada para todas as redes.
Correlador acústico
O correlador acústico analisa sinais associados ao ruído produzido por determinadas fugas em tubagens pressurizadas.
Em condições favoráveis, a comparação dos sinais recolhidos em diferentes pontos pode ajudar a estimar a localização de uma fuga.
O correlador acústico para deteção de fugas tem, portanto, uma finalidade distinta da investigação do subsolo realizada com georradar.
Inspeção vídeo CCTV
A inspeção vídeo utiliza uma câmara introduzida no interior de tubagens acessíveis.
É particularmente relevante na investigação de determinadas redes de drenagem, permitindo observar condições internas, como deformações, depósitos ou anomalias visíveis nas ligações.
Ao contrário do georradar, depende do acesso ao interior da tubagem.
Testes de estanquidade
Os testes de estanquidade procuram verificar o comportamento de uma instalação ou de um troço sob condições de ensaio definidas.
Podem ajudar a determinar se existe uma perda de estanquidade, mas não identificam necessariamente o ponto exato da anomalia.
Nenhuma destas tecnologias deve ser considerada uma substituta universal das restantes.
Quais São as Vantagens do Georradar?
Quando as condições são adequadas, o georradar pode oferecer benefícios importantes na investigação de infraestruturas enterradas.
Investigação sem escavação inicial
O equipamento permite recolher informações a partir da superfície, sem necessidade de abrir imediatamente o terreno.
Isto pode ser útil em pavimentos, arruamentos, pátios e outras zonas onde uma escavação exploratória teria impacto.
Melhor planeamento das intervenções
A identificação de possíveis alinhamentos subterrâneos pode ajudar a definir zonas de trabalho e a planear verificações adicionais.
Esta informação pode reduzir incertezas antes de determinadas intervenções.
Apoio à identificação de obstáculos
O GPR pode revelar anomalias compatíveis com a presença de objetos ou estruturas enterradas.
Esse conhecimento pode contribuir para o planeamento de escavações e para a prevenção de interferências com infraestruturas existentes.
Complemento de plantas e levantamentos
Quando existe documentação da rede, os dados recolhidos podem ser comparados com os traçados previstos.
Em instalações sem cadastro atualizado, a investigação pode fornecer informações úteis para melhorar o conhecimento da infraestrutura.
Ainda assim, os resultados devem ser interpretados com as respetivas limitações.
Quais São as Limitações do Georradar?
Apesar das suas aplicações, o georradar não consegue investigar todos os terrenos com a mesma eficácia.
A qualidade dos resultados depende de vários fatores.
Solos muito condutivos
Determinadas argilas húmidas e ambientes com elevada salinidade podem apresentar elevada condutividade elétrica.
Nessas condições, a energia eletromagnética tende a sofrer maior atenuação, reduzindo a profundidade útil de investigação e dificultando a identificação de objetos.
Profundidade e resolução
Quanto maior for a profundidade de um alvo, mais difícil pode tornar-se a obtenção de um sinal suficientemente claro.
Além disso, a escolha da frequência da antena envolve um compromisso entre profundidade e resolução.
Uma configuração adequada para investigar objetos superficiais e pequenos pode não ser a mais indicada para alvos profundos.
Material e diâmetro da tubagem
O material da tubagem influencia o contraste eletromagnético com o meio envolvente.
Tubagens metálicas podem produzir reflexões fortes, embora também possam dificultar a observação de elementos situados atrás delas.
As tubagens plásticas, como as de PVC ou PE, podem ser mais difíceis de identificar em determinadas condições.
No entanto, isso não significa que sejam sempre invisíveis ao GPR.
A resposta depende também do diâmetro, do conteúdo da tubagem, da profundidade e das características do terreno.
Dificuldade em distinguir objetos
Uma reflexão pode estar associada a diferentes tipos de estruturas.
Por isso, identificar uma anomalia não significa conseguir determinar imediatamente se corresponde a uma tubagem, uma pedra ou outro elemento enterrado.
Interferências e obstáculos
Armaduras metálicas, pavimentos complexos, objetos próximos e limitações de acesso podem dificultar a recolha e a interpretação dos dados.
Em locais com várias infraestruturas sobrepostas, a distinção entre os diferentes sinais pode ser particularmente exigente.
Necessidade de interpretação especializada
O levantamento deve considerar a escolha da antena, a orientação dos percursos, o posicionamento dos registos e a estimativa das propriedades do meio.
A calibração e o cruzamento de informações são importantes para interpretar corretamente os resultados.
Mesmo com um levantamento adequado, uma investigação com georradar pode ser inconclusiva.
Quando Deve Ser Utilizado em Conjunto com Outros Ensaios?
Imagine-se uma situação hipotética em que existe suspeita de anomalia numa tubagem enterrada sob o pavimento de um pátio.
Não existem plantas atualizadas e desconhece-se o percurso exato da rede.
Uma investigação com georradar pode ajudar a identificar possíveis alinhamentos subterrâneos e a orientar a localização de determinados troços.
Contudo, essa informação não permite concluir se a tubagem está danificada ou se existe uma fuga.
Como pode ser organizada a investigação?
Numa primeira fase, é importante recolher informações sobre a instalação, os equipamentos ligados à rede e os sintomas observados.
Depois, podem ser analisados os percursos prováveis das tubagens.
Quando tecnicamente adequado, o georradar pode complementar essa investigação.
A etapa seguinte depende da natureza da suspeita.
Numa rede pressurizada, podem ser necessários ensaios relacionados com perdas de pressão ou métodos específicos de localização de fugas.
Numa rede de drenagem, podem ser mais relevantes a observação do interior da tubagem e a verificação da sua estanquidade.
Por exemplo, um teste de estanquidade em tubagens de esgoto pode ajudar a avaliar se um troço mantém as condições de estanquidade exigidas pelo ensaio.
A sua finalidade é diferente da do georradar: enquanto um método investiga possíveis estruturas ocultas, o outro verifica o comportamento da instalação relativamente à passagem de água ou de outro meio de ensaio.
A combinação dos resultados pode ajudar a orientar uma decisão, mas não elimina necessariamente a necessidade de verificações adicionais.
Quando É Necessário Recorrer a um Profissional?
A investigação de tubagens enterradas deve ser considerada quando o percurso da rede é desconhecido e essa informação é importante para realizar trabalhos em segurança.
Também pode ser relevante perante anomalias recorrentes, suspeitas de danos ou necessidade de intervir em zonas com várias infraestruturas.
Um profissional deve avaliar primeiro o objetivo da investigação.
Localizar uma tubagem, confirmar uma fuga e determinar a necessidade de reparação são tarefas diferentes.
A escolha dos métodos depende do tipo de rede, dos materiais, da acessibilidade e das condições existentes.
Nos trabalhos que envolvem reparações ou alterações da instalação hidráulica, os serviços profissionais de canalização da TecFuga podem ser relevantes para intervenções enquadradas na sua atividade.
A eventual utilização de georradar deve, contudo, ser confirmada junto de um prestador que disponibilize especificamente essa tecnologia.
Independentemente dos métodos utilizados, a informação recolhida deve ser avaliada antes de decidir onde escavar ou que componentes reparar.
Conclusão
O georradar (GPR) é uma tecnologia de investigação não destrutiva que pode ajudar a compreender o que existe abaixo da superfície e a localizar determinadas tubagens enterradas.
A sua utilidade é especialmente relevante quando os percursos das redes são desconhecidos, as plantas estão desatualizadas ou é necessário planear intervenções em zonas com infraestruturas ocultas.
Contudo, os resultados dependem das condições do terreno, das características dos objetos investigados e da qualidade da interpretação.
É igualmente importante distinguir a localização de uma tubagem da deteção de uma fuga de água.
O GPR pode fornecer informações valiosas sobre o subsolo, mas não substitui automaticamente os ensaios destinados a avaliar o funcionamento ou a estanquidade de uma instalação.
Quando utilizado de forma adequada e, se necessário, combinado com outros métodos, constitui uma ferramenta de apoio ao diagnóstico e ao planeamento de intervenções em redes enterradas.
