Correlador Acústico: Como Funciona na Deteção de Fugas de Água

Uma fuga numa tubagem pressurizada pode produzir ruído e vibrações que se propagam ao longo da água e da própria parede da tubagem. Quando esses sinais são captados em diferentes pontos da rede, é possível comparar a forma como chegam a cada sensor e utilizar essa informação para ajudar a determinar onde poderá estar a origem da fuga.

É precisamente esse o princípio de funcionamento de um correlador acústico.

Ao contrário de um equipamento utilizado apenas para escutar ou amplificar ruídos, o correlador compara sinais recolhidos em dois ou mais pontos relacionados com o mesmo troço de tubagem. A diferença temporal entre esses sinais, juntamente com informações relevantes sobre a instalação, pode ser utilizada para estimar a posição provável da fuga.

Isso não significa que o equipamento indique automaticamente um ponto exato em qualquer situação. O material e o diâmetro da tubagem, a distância entre sensores, a qualidade do sinal, o ruído envolvente e o conhecimento correto do percurso da rede influenciam diretamente a interpretação.

O que é um correlador acústico?

Um correlador acústico é um equipamento utilizado na localização de fugas através da comparação de sinais acústicos ou vibrações captados em diferentes pontos de uma tubagem.

Quando a água escapa sob pressão através de uma abertura, pode gerar um sinal que se propaga em ambas as direções ao longo do sistema. Sensores instalados em pontos diferentes registam esse sinal e o equipamento procura identificar características comuns entre os registos.

É daí que surge o termo correlação.

O objetivo não é simplesmente responder à pergunta “ouve-se uma fuga?”. O sistema tenta perceber como o mesmo sinal aparece em cada ponto de medição e qual a diferença temporal entre os dois registos.

Conhecendo as características relevantes do troço analisado, essa diferença pode fornecer informação sobre a posição provável da origem do ruído.

Os sistemas técnicos de correlação utilizam, por isso, parâmetros como o comprimento do troço, o material e o diâmetro da tubagem no cálculo da localização.

Como funciona um correlador acústico na deteção de fugas?

Embora o processamento seja realizado eletronicamente pelo equipamento, o princípio pode ser compreendido através de uma sequência relativamente simples.

1. A fuga produz ruído e vibrações

Numa tubagem pressurizada, a saída de água através de uma fissura, pequena abertura ou outra descontinuidade pode gerar ruído.

Esse sinal não fica necessariamente limitado ao local da fuga. Pode propagar-se ao longo da coluna de água e através da estrutura da própria tubagem.

A forma como essa propagação ocorre depende das características da rede. Tubagens de materiais e diâmetros diferentes não apresentam exatamente o mesmo comportamento acústico.

Por isso, o correlador não trabalha apenas com o volume de um som. Precisa de analisar o comportamento do sinal dentro daquele sistema específico.

2. Os sensores são posicionados em diferentes pontos

Para realizar a correlação, são utilizados sensores em pontos relacionados com o troço que se pretende investigar.

Esses pontos podem corresponder, dependendo da rede e do equipamento, a válvulas, hidrantes, pontos de corte ou outras zonas onde seja possível obter um contacto adequado com a tubagem.

Imagine um troço com dois sensores:

Sensor A ←———— tubagem ———— X ——— tubagem ————→ Sensor B

O X representa, neste exemplo, a zona onde existe uma fuga.

Se a fuga não estiver exatamente a meio dos sensores, o sinal terá de percorrer distâncias diferentes até chegar a cada um deles.

3. Os sensores captam os sinais

Cada sensor regista as vibrações ou sinais acústicos presentes no respetivo ponto de medição.

Se existe um ruído proveniente da mesma fuga, partes correlacionáveis desse sinal podem ser identificadas nos dois registos.

Suponha que a fuga se encontra significativamente mais perto do Sensor A.

O sinal associado à fuga percorre uma distância menor até A e uma distância maior até B. Consequentemente, existe uma diferença no tempo de propagação entre os dois pontos.

É precisamente essa diferença que se torna relevante para a correlação.

4. O equipamento compara os sinais

O correlador processa os registos captados e procura a relação temporal entre eles.

Em termos simples, tenta perceber quanto seria necessário “deslocar” um sinal no tempo para que os elementos comuns dos dois registos apresentassem a melhor correspondência.

Não é necessário ao proprietário interpretar os algoritmos matemáticos envolvidos. O essencial é compreender que o equipamento não está apenas a escutar dois sons independentes: está a comparar matematicamente sinais recolhidos em locais distintos.

Esta é uma das principais diferenças entre correlação acústica e simples escuta.

5. É analisada a diferença temporal

Depois de identificar a correspondência entre os sinais, o sistema pode calcular a diferença entre os respetivos tempos de chegada.

Essa diferença contém informação sobre a posição da fonte acústica relativamente aos sensores.

Se o sinal chegasse exatamente ao mesmo tempo aos dois sensores, e se todas as restantes condições fossem adequadas, isso seria compatível com uma origem aproximadamente equidistante dos dois pontos.

Se chegar primeiro ao Sensor A, a origem estará normalmente mais próxima desse lado do troço.

O cálculo depende também da velocidade de propagação acústica no sistema, que varia com características como o material e o diâmetro da tubagem.

6. É estimada a localização provável da fuga

Combinando a diferença temporal com as informações da tubagem, o correlador calcula uma posição provável ao longo do troço analisado.

Alguns sistemas permitem representar redes com vários segmentos e introduzir diferentes materiais, diâmetros e comprimentos para melhorar o modelo do percurso real.

O resultado, porém, deve continuar a ser interpretado tecnicamente.

Um pico de correlação ou uma distância apresentada no equipamento não deve ser tratado isoladamente como uma garantia de que existe uma fuga num ponto exato. O resultado precisa de fazer sentido perante o conhecimento da rede, os sinais recolhidos e os restantes testes realizados.

O que influencia a precisão da correlação acústica?

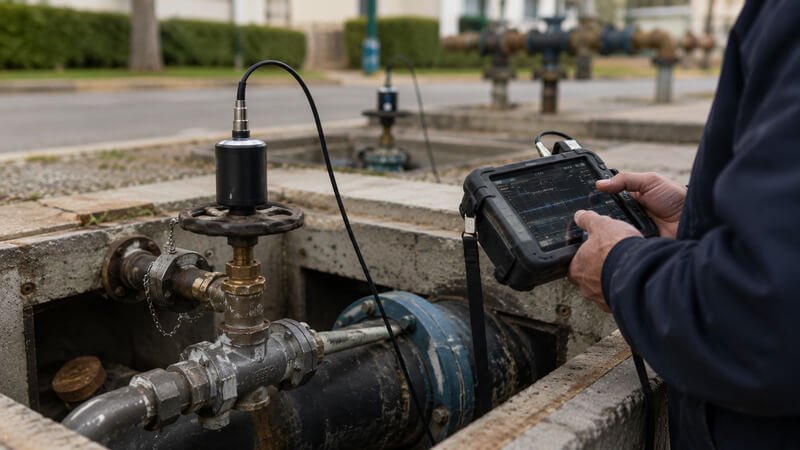

O desempenho de um correlador depende tanto da qualidade do equipamento como das condições da instalação analisada.

Material da tubagem

O som não se propaga da mesma forma em todos os materiais.

Tubagens metálicas e plásticas apresentam comportamentos acústicos diferentes, o que influencia a velocidade de propagação, a intensidade do sinal disponível e o intervalo de frequências que pode ser útil no diagnóstico.

Por isso, identificar corretamente o material é relevante para o cálculo.

Diâmetro da tubagem

O diâmetro também influencia a propagação acústica.

Não é, portanto, apenas um dado geométrico. Em conjunto com o material, ajuda a caracterizar a velocidade de propagação utilizada pelo sistema para transformar diferença temporal em distância provável.

Distância e comprimento do troço

O equipamento precisa de conhecer corretamente a relação entre os pontos de medição.

Um comprimento introduzido incorretamente pode deslocar a posição calculada.

A distância entre sensores também influencia as condições de medição, razão pela qual os pontos não devem ser escolhidos de forma arbitrária.

Pressão e características da fuga

Uma fuga capaz de produzir um sinal acústico bem definido tende a oferecer melhores condições de análise do que uma situação em que o ruído é extremamente fraco ou difícil de distinguir.

Isso não significa que o tamanho da fuga possa ser deduzido simplesmente pelo volume do som. O comportamento acústico depende de vários fatores da própria rede e da forma como a água está a escapar.

Ruído ambiental

Tráfego, maquinaria, bombas, instalações técnicas e outras fontes de vibração podem contaminar os sinais captados.

Um dos desafios do diagnóstico consiste precisamente em distinguir aquilo que se relaciona com a possível fuga daquilo que pertence ao ambiente.

Os sistemas de correlação podem utilizar processamento e filtragem dos sinais, mas condições acústicas desfavoráveis continuam a poder dificultar a análise.

Contacto dos sensores

O sensor precisa de receber adequadamente as vibrações provenientes da tubagem.

Um ponto com contacto deficiente pode produzir um registo de qualidade inferior, afetando a correlação.

Conhecimento do percurso da rede

A tecnologia também depende da informação introduzida.

Se a tubagem não segue o trajeto assumido, existem ramificações desconhecidas ou o material muda ao longo do percurso, o modelo utilizado no cálculo pode deixar de representar corretamente a instalação.

É por isso que diagnóstico técnico e conhecimento da infraestrutura continuam a ser tão importantes quanto o próprio equipamento.

Correlador acústico e geofone: qual é a diferença?

Correlador e geofone pertencem ao universo da deteção acústica, mas não são sinónimos e não desempenham exatamente a mesma função.

O correlador utiliza a relação temporal entre sinais para calcular uma posição provável. Já o geofone ajuda o técnico a escutar e avaliar ruídos ou vibrações associados à fuga numa determinada área.

Por isso, não faz sentido afirmar que um é simplesmente “melhor” do que o outro.

Podem até ser utilizados de forma complementar: a correlação ajuda a reduzir a zona provável de investigação e uma análise acústica localizada pode contribuir para refinar ou confirmar o ponto antes da intervenção.

Se pretende aprofundar especificamente esta segunda tecnologia, explicamos noutro guia como funciona o geofone ultrassónico.

Quando pode ser utilizado um correlador acústico?

A correlação é particularmente relevante quando existe uma suspeita de fuga numa tubagem pressurizada e é possível estabelecer pontos de medição adequados ao longo do troço.

Pode ser considerada, por exemplo, em:

• redes de distribuição de água;
• tubagens enterradas;
• troços sem fuga visível à superfície;
• redes onde existem válvulas ou outros pontos utilizáveis para instalação dos sensores;
• situações em que é necessário reduzir a área provável antes de abrir um pavimento ou realizar outra intervenção;
• investigações em que um sinal acústico de fuga pode propagar-se entre diferentes pontos da rede.

Isso não significa que seja a tecnologia indicada para todas as perdas de água.

Uma infiltração proveniente de uma cobertura, uma fuga numa rede não pressurizada ou uma anomalia sem condições acústicas adequadas pode exigir métodos completamente diferentes.

Quais são as limitações de um correlador acústico?

O principal erro ao falar de correladores é apresentá-los como equipamentos que fornecem automaticamente uma coordenada exata.

Na prática, existem limitações.

Uma rede com percurso pouco conhecido torna mais difícil introduzir corretamente os parâmetros necessários. Alterações de material ou diâmetro podem modificar a propagação dos sinais. Ruído ambiental intenso pode dificultar a identificação do sinal associado à fuga.

Também podem existir troços demasiado complexos, acesso limitado aos pontos necessários ou fugas cujo sinal acústico seja pouco favorável à correlação.

Materiais diferentes apresentam igualmente comportamentos distintos. A documentação técnica dos próprios fabricantes prevê a introdução de dados de material, diâmetro e comprimento precisamente porque estes parâmetros fazem parte do cálculo.

Por isso, um resultado inconclusivo não demonstra que não existe uma fuga.

Significa apenas que, nas condições daquela medição, não foi possível obter informação suficientemente conclusiva através desse método.

Da mesma forma, um resultado aparentemente forte deve ser confrontado com as condições reais da instalação.

Quais são as vantagens da correlação acústica?

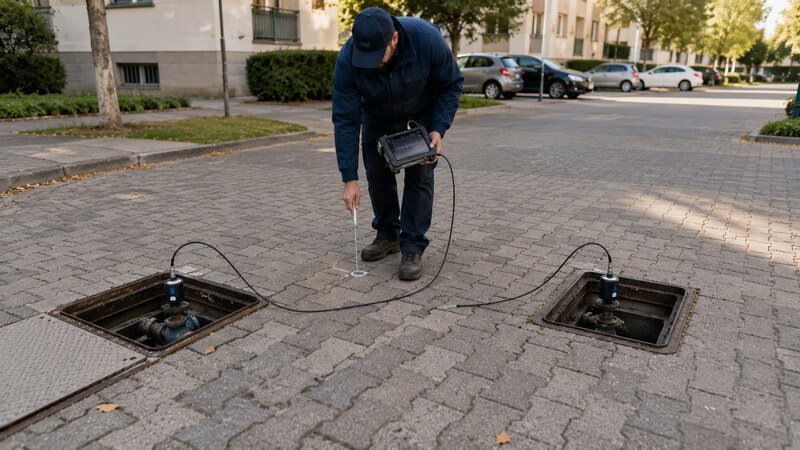

Quando existem boas condições de utilização, a principal vantagem do correlador está na possibilidade de transformar sinais captados em diferentes pontos numa estimativa objetiva da zona provável da fuga.

Isso pode ajudar a:

• reduzir a extensão da área a investigar;
• analisar tubagens que não estão visualmente acessíveis;
• evitar aberturas exploratórias indiscriminadas;
• trabalhar com informação recolhida em vários pontos da rede;
• orientar outros métodos de confirmação;
• tornar uma eventual intervenção posterior mais direcionada.

Esta tecnologia é especialmente interessante precisamente porque acrescenta uma dimensão que a simples escuta não oferece: a relação temporal entre os sinais.

Porque são utilizados diferentes métodos na deteção de fugas?

Nenhuma tecnologia responde a todas as perguntas possíveis de um diagnóstico.

Um teste de pressão pode ajudar a confirmar se determinado circuito perde estanquidade. Um correlador pode analisar a posição provável de uma fonte acústica num troço. Um geofone pode ajudar a estudar a zona através do som e das vibrações.

A termografia responde a diferenças térmicas superficiais. Uma inspeção CCTV permite observar diretamente o interior de determinadas tubagens. O gás traçador pode ser útil quando é necessário acompanhar a saída de um gás introduzido no sistema.

Por isso, a seleção deve partir do problema e não do equipamento disponível.

No nosso guia sobre os diferentes métodos de deteção de fugas de água explicamos como estas tecnologias se enquadram num diagnóstico mais abrangente.

O correlador ocupa nesse conjunto um papel bastante específico: analisar sinais acústicos relacionados entre diferentes pontos de uma tubagem e utilizar essa relação para estimar a origem provável.

E quando o problema é uma infiltração em vez de uma fuga pressurizada?

Nem toda a presença de água num edifício está associada a uma tubagem pressurizada.

Uma mancha de humidade pode resultar de uma infiltração através de uma cobertura, terraço, fachada ou outro elemento construtivo. Nesses casos, procurar simplesmente um ruído de fuga dentro de uma tubagem pode não responder à pergunta correta.

É aqui que a escolha da tecnologia deve acompanhar o mecanismo que está a ser investigado.

Por exemplo, o traçador químico na deteção de infiltrações pertence a outro tipo de abordagem, utilizada para ajudar a acompanhar percursos de água e confirmar determinadas vias de infiltração.

Não se trata de decidir se correlador ou traçador é “melhor”. São ferramentas destinadas a problemas diferentes.

O correlador acústico permite localizar fugas sem partir?

Pode contribuir significativamente para reduzir a necessidade de abrir paredes, pavimentos ou terrenos apenas para procurar a fuga, mas esta afirmação precisa de ser entendida corretamente.

Correlação é diagnóstico.

Reparação é outra etapa.

Se o equipamento e os restantes testes permitirem restringir a localização provável, torna-se possível planear um acesso muito mais direcionado do que abrir várias zonas por tentativa.

Mesmo assim, depois de encontrada a origem pode ser necessário aceder fisicamente à tubagem para reparar a fuga.

Por isso, a afirmação tecnicamente correta não é “o correlador elimina qualquer obra”, mas sim que pode reduzir intervenções exploratórias e ajudar a direcionar melhor aquelas que realmente forem necessárias.

Quando faz sentido recorrer a um diagnóstico profissional?

Quando existe consumo anormal de água, perda persistente de pressão ou suspeita de uma fuga que não apresenta sinais visíveis, tentar localizar o problema apenas através de observação doméstica pode tornar-se insuficiente.

O mesmo acontece quando a tubagem está enterrada ou embutida e uma intervenção por tentativa implicaria abrir uma área significativa.

Nestas situações, um serviço de deteção de fugas de água pode combinar o correlador com outros métodos de diagnóstico de acordo com as características da instalação e os indícios encontrados.

O objetivo não deve ser utilizar o maior número possível de equipamentos, mas selecionar aqueles que respondem às dúvidas concretas do diagnóstico.

Para imóveis e instalações localizados na região do Porto, a mesma lógica pode ser aplicada através de um serviço de deteção de fugas de água no Porto, mantendo a escolha do método dependente da rede e do problema efetivamente encontrado.

Conclusão

O verdadeiro papel de um correlador acústico é transformar sinais de fuga captados em diferentes pontos de uma tubagem numa informação útil para o diagnóstico.

Quando uma fuga produz ruído ou vibrações que se propagam pela rede, sensores colocados em pontos distintos podem registar esses sinais. A correlação compara-os, analisa a diferença temporal e, utilizando parâmetros relevantes da instalação, ajuda a estimar a posição provável da origem.

A qualidade do resultado depende, porém, das condições reais da rede. Material, diâmetro, percurso, distância entre sensores, qualidade do contacto, ruído ambiental e características da própria fuga podem influenciar a análise.

Por isso, o correlador não deve ser visto como uma tecnologia universal ou isolada. É uma ferramenta especializada que pode ser particularmente útil dentro de um diagnóstico mais amplo e, quando necessário, complementada por outros métodos para confirmar ou refinar a localização antes de qualquer reparação.
